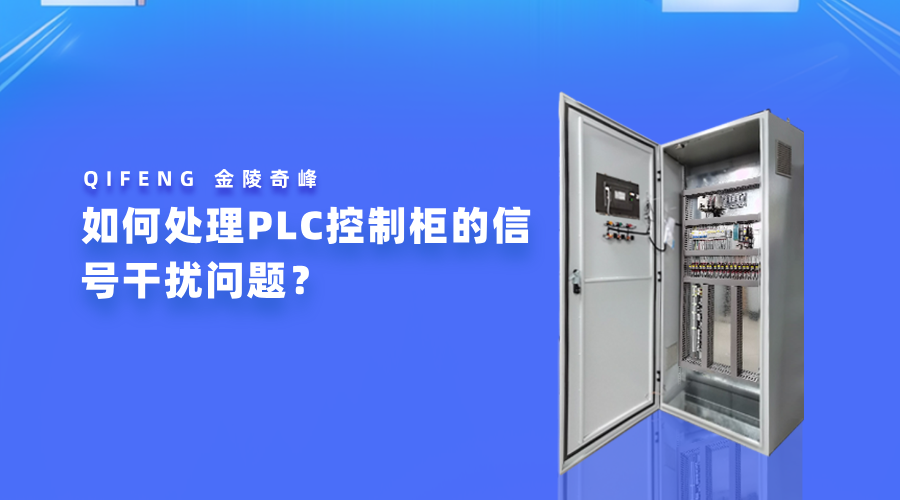

在現代工業自動化中，PLC（可編程邏輯控制器）控制柜是自動化系統的組成部分。在實際使用中，信號干擾問題常常會影響到PLC的正常工作，導致控制信號不穩定、設備誤動作等問題。下面一起了解如何處理PLC控制柜的信號干擾問題？

如何處理PLC控制柜的信號干擾問題：

1.了解來源

信號干擾分為兩類：電磁干擾（EMI）和射頻干擾（RFI）。電磁干擾通常來源于高功率設備、變頻器、電機等，而射頻干擾則多見于無線設備及高頻信號傳輸。在控制柜內部，導線、接地不良、屏蔽不足等都可能引發信號干擾。

2.優化布線

分開走線：將高電流線與低電流信號線分開布置，避免信號線受到電流線的干擾。

使用屏蔽線纜：對易受干擾的信號線，選用屏蔽線纜，并確保接地良好。

短路平行線：避免在長距離內平行走線，導致干擾耦合。

3.加強接地

良好的接地是防止信號干擾的手段。應確保控制柜內所有設備和模塊都按照要求接地，屏蔽電纜的接地應與地線連接良好，避免形成地環路，從而減少干擾的影響。

4.采用濾波器

為解決信號質量，可以在PLC輸入端和輸出端增加濾波器。濾波器可以有效地濾除高頻干擾信號，確保PLC接收到的控制信號更為穩定。此外，針對特定的干擾來源，可以選擇合適的濾波器類型（如RC濾波器、LC濾波器等）。

5.使用光電隔離

光電隔離器可以在信號傳輸?shù)倪^程中提供有效的隔離，防止干擾信號通過線路反向傳播。使用光電隔離能夠有效提升系統的抗干擾能力，并且可以保護PLC不受高電壓或突發信號的損害。

6.定期維護與檢測

定期對控制柜進行維護和檢測，可以及時發現和解決潛在的干擾問題。檢查接線端子、連接器的接觸是否良好，觀察是否有老化或損壞的線纜，確保電磁屏蔽層完好無損。

7.選擇合適的設備和組件

在選擇PLC及其組件時，應考慮其抗干擾能力。例如，一些PLC具備更高的抗干擾特性，選擇這些設備能夠從根本上減少干擾問題的發生。
