PLC作為一種工業控制計算機，具有與普通計算機相似的結構。但由于使用場合和用途不同，在結構上也有一定的差異。上位機中各部分通過電源總線、控制總線、地址總線和數據總線連接。根據實際控制對象的需要，配備一定的外部設備，組成不同的PLC控制系統。下面奇峰小編帶你一起來了解PLC控制柜的硬件組成部分。

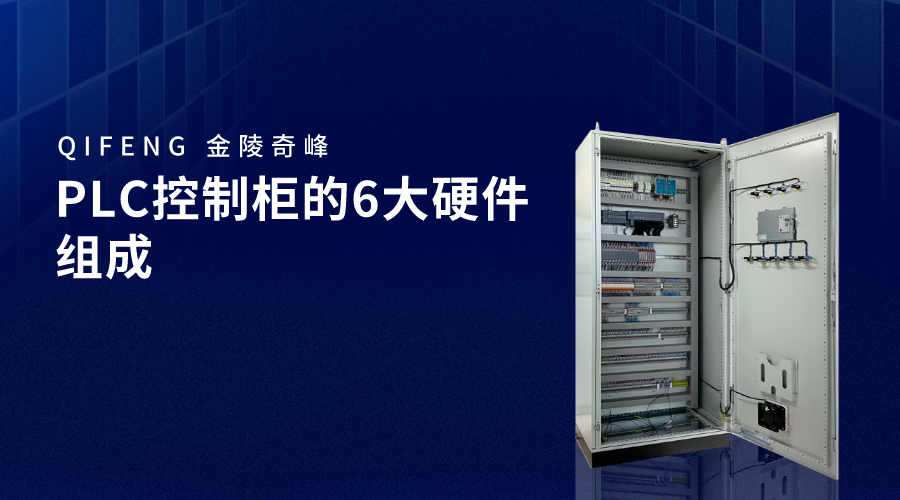

PLC控制柜的6大硬件組成：

1、CPU處理器。

CPU是PLC的控制起點。PLC在CPU的控制下有序地協調其工作，對現場各種設備進行控制。CPU由微處理器和控制器組成。能實現邏輯運算和數學運算，協調控制系統內各部分的工作。

控制器的功能是控制整個微處理器的各個組成部分有序地工作。它的基本功能是從內存中讀取指令并執行。

2、存儲器。

PLC配備了兩種存儲器，即系統存儲器和用戶存儲器。系統內存用于存儲系統管理程序。用戶無法訪問或修改這部分內存中的內容。

用戶內存用于存儲已編譯的應用程序和工作數據狀態。存儲工作數據狀態的用戶存儲器部分也稱為數據存儲區。它包括輸入/輸出數據圖像區，定時器/計數器預置數字和當前值的數據區，以及存儲中間結果的緩沖區。

PLC存儲器主要包括以下幾種類型：

(1) 只讀存儲器。（2）可編程只讀存儲器。（3）可擦除可編程只讀存儲器。（4）電可擦可編程只讀存儲器。（5）隨機存取存儲器。

3、輸入/輸出模塊。

（1）開關量輸入模塊。

開關輸入設備是各種開關、按鈕、傳感器等。PLC的輸入類型通常可以是直流、交流和交直流.。輸入電路的電源可以外部供電，也有一部分可以由PLC內部提供。

（2）開關量輸出模塊。

輸出模塊的功能是將CPU處理器在執行用戶程序時輸出的TTL電平控制信號轉換成生產現場所需的能驅動指定設備驅動執行機構動作的信號。

4、編程器。

編程器是PLC的一個重要外部設備。編程器可用于將用戶程序送入可編程序控制器的用戶程序存儲器，對程序進行調試，并監視程序的執行過程。

程序員在結構上可以分為以下三種類型：

（1）簡單的程序員。（2）圖形程序員。（3）一般計算機程序員。

5、電源。

電源單元的功能是將外部電源（220V交流電源）轉換為內部工作電壓。外接電源將交直流電源轉換為工作電源（直流5V，±12V、24V）所需的電源由PLC的內部電路通過PLC內部的專用開關穩壓電源，并提供外部輸入元件（如接近開關）提供的24V直流電源（僅供輸入端子使用）。驅動PLC負載的電源由用戶提供。

6. 外圍接口。

外圍接口電路用于連接手持式編程器或其他圖形編程器與文本顯示器，并可通過外圍接口組成可編程序控制器控制網絡。PLC采用PC/PPI電纜或MPI卡通過RS—485接口與計算機連接，可實現編程、監控、聯網等功能。
