PLC控制柜適用于水處理、工廠、建筑、電力以及生活小區等環境。那么PLC控制柜內部布局、接線、布線需要避開哪些雷區呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。成立至今已有16年的生產經驗。公司始終堅持“PLC控制柜”“做精做專”原則。公司還有屬于自己的工程團隊和生產車間，可提供編程和制圖。下面奇峰小編帶你一起了解PLC控制柜內部布局需避開的雷區。

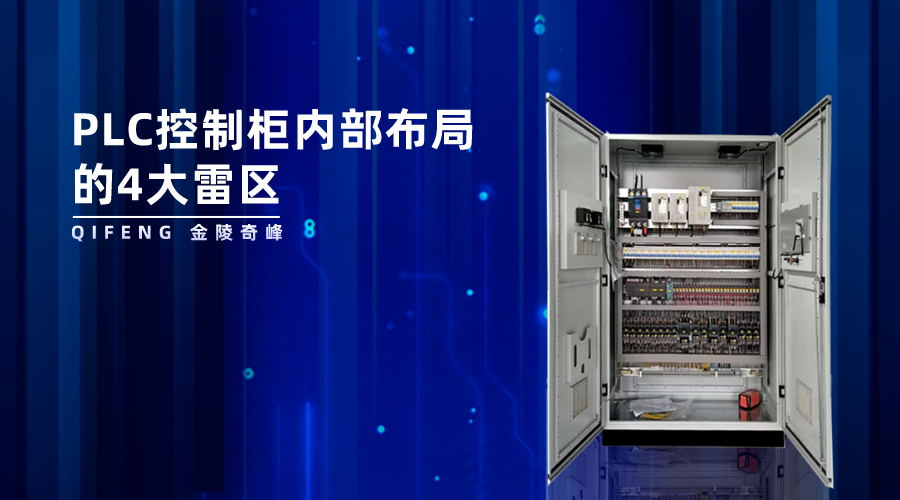

PLC控制柜內部布局的4大雷區：

1.注意電源的安裝。

PLC控制柜系統電源一般分為：內部電源和外部電源。內部電源是可編程序控制器的工作電源，即可編程序控制器內部電路的工作電源。它的性能直接影響PLC的可靠性。因此，為了保證PLC的正常運行，對內部電源有較高的要求。

在干擾強或可靠性要求高的場合，應采用帶屏蔽層的隔離變壓器為可編程序控制器系統供電。在隔離變壓器的二次側也可以串聯一個LC濾波電路。

2.遠離強干擾源。

（1）電源線、控制線、PLC電源線、I/O線應分別接線，隔離變壓器應與PLC和雙橡膠線的I/O。將PLC的IO線和大功率線分開。如果它們需要在同一插槽中，請將交流線和直流線分開捆綁。如果條件允許，要在單獨的插槽中路由線路。

（2）可編程序控制器應遠離電焊機、大功率硅整流器及大型電力設備等強干擾源，不能與高壓電器安裝在同一開關柜內。柜內PLC應遠離電源線（兩者之間的距離應大于200mm）。

（3）交流輸出線和直流輸出線不要使用同一根電纜，輸出線應盡量遠離高壓線和電源線，避免并聯。

3.選擇正確的接地點。

良好的接地是保證可編程序控制器可靠運行的重要條件，可避免意外電壓沖擊危害。

PLC控制系統的接地線包括系統接地、屏蔽接地、交流接地和保護接地等。接地系統對PLC系統的干擾主要是由于各接地點電位分布不均勻造成的。不同的接地點之間存在著地電位差，從而引起接地回路電流，影響系統的正常運行。

4.改變逆變器干擾。

(1)加一個隔離變壓器主要是針對來自電源的傳導干擾，它可以阻斷隔離變壓器前的大部分傳導干擾。

(2)使用濾波器，濾波器抗干擾能力強，同時也防止了設備本身的干擾傳遞到電源，有的還具有峰值電壓吸收功能。

(3)采用輸出電抗器，在變頻器與電動機之間增加一個交流電抗器，主要是為了減少變頻器輸出的傳輸過程中線路產生的電磁輻射，影響其他設備的正常工作。
