DO是指控制系統發出的對現場設備進行控制的開關量輸出信號。它通常通過一個中間繼電器與其他不同電壓等級的電氣設備連接。儀表DO輸出常用于控制外部指示器、電磁閥、聲光報警器、電氣控制和多匝電動執行器、接觸器等設備。系統控制不同設備所需的DO輸出點數是不同的。下面奇峰小編帶你一起來了解PLC控制柜中常見受控對象的I/O點數。

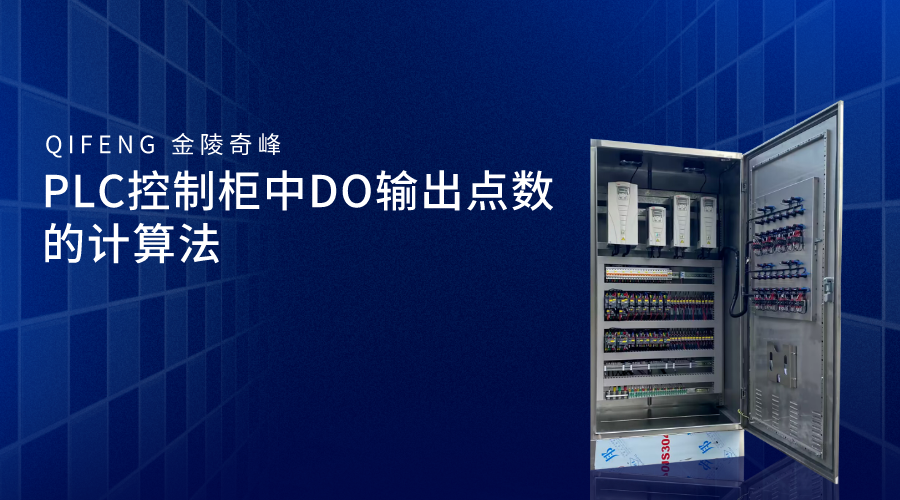

PLC控制柜中DO輸出點數的計算法：

1、開關式電動執行機構。

每個執行器有4-20mA閥位反饋計算AI輸入點1點，閥正轉/反轉控制計算DO輸出量2分，閥門開啟位置/閥門關閉位置信號的計算DI輸入2分，閥門開啟力矩/關閉力矩故障信號的計算DI輸入2分。

2、開關式多匝電動執行機構（AC380V電源）。

每個執行器具有4-20mA的閥位反饋，并計算1個AI輸入點（如果沒有反饋信號，將不計算AI點），閥正轉/反向控制計算2個DO輸出點，2個DI輸入點，用于計算閥門開啟位置/閥門關閉位置（限位開關），2個DI輸入點，用于計算執行器開啟過轉矩/關閉過轉矩故障信號。

3、可調電動執行器。

每個執行器有1個AI輸入點用于閥位反饋計算，1個AO輸出點用于閥控信號計算，1個AI輸入點用于執行器故障報警信號計算（故障報警常見于智能對于電動執行機構，如果沒有故障報警信號，則不會計算AI分）。

4、可調式多圈電動執行器。

每個執行器有1個AI輸入點用于閥位反饋計算，1個AO輸出點用于執行器4-20mA控制信號計算，1個DO輸出點用于ESD緊急控制信號計算（ESD緊急控制信號在智能多匝電動執行機構中很常見。如果沒有這樣的功能，DO點將不會被計算）。將開啟過扭矩/關閉過扭矩報警信號計算為2個DI輸入點.。

5、變頻器。

每臺變頻器計算1個AI輸入點進行頻率反饋，AO輸出1點計算頻率給定信號，DO輸出1點計算運行/停止給定命令，DI輸入計算變頻器故障報警。故障復位計算1點，DO輸出1點，變頻器運行狀態計算DI輸入1點。

如果變頻器采用通訊方式與DCS系統連接，則只需要計算1個通訊點，其他點都不需要計算。

如果系統與電磁閥、指示燈、接觸器等外部設備連接，每個設備計算1個DO輸出點（如果多個設備共享一個控制信號，通常通過增加中間繼電器觸點來完成，只需要計算1個點）DO輸出）。
