六種PLC和變頻器通訊方式有哪些？

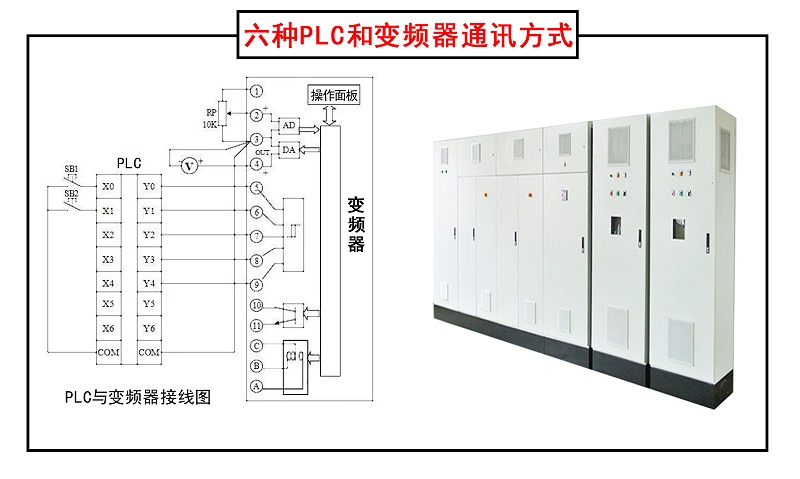

1、PLC的開關量信號控制變頻器：

PLC（MR型或MT型）的輸出點、COM點直接與變頻器的STF（正轉啟動）、RH（高速）、RM（中速）、RL（低速）、輸入端SG等端口分別相連。PLC可以通過程序控制變頻器的啟動、停止、復位；也可以控制變頻器高速、中速、低速端子的不同組合實現多段速度運行。但是，因?yàn)樗遣捎瞄_關量來實施控制的，其調速曲線不是一條連續平滑的曲線，也無法實現精細的速度調節。

2、PLC的模擬量信號控制變頻器：

硬件：FX1N型、FX2N型PLC主機，配置1路簡易型的FX1N-1DA-BD擴展模擬量輸出板；或模擬量輸入輸出混合模塊FX0N-3A；或兩路輸出的FX2N-2DA；或四路輸出的FX2N-4DA模塊等。優點：PLC程序編制簡單方便，調速曲線平滑連續、工作穩定。

缺點：在大規模生產線中，控制電纜較長，尤其是DA模塊采用電壓信號輸出時，線路有較大的電壓降，影響了系統的穩定性和可靠性。

3、 PLC采用RS-485通訊方法控制變頻器：

這是使用得最為普遍的一種方法，PLC采用RS串行通訊指令編程。優點：硬件簡單、造價最低，可控制32臺變頻器。缺點：編程工作量較大。

4、 PLC采用RS-485的Mod bus-RTU通訊方法控制變頻器：

三菱新型F700系列變頻器使用RS-485端子利用Mod bus-RTU協議與PLC進行通訊。

優點：Mod bus通訊方式的PLC編程比RS-485無協議方式要簡單便捷。

缺點：PLC編程工作量仍然較大。

5、 PLC采用現場總線方式控制變頻器：

三菱變頻器可內置各種類型的通訊選件，如用于CC-Link現場總線的FR-A5NC選件；用于Profuse DP現場總線的FR-A5AP（A）選件；用于Device Net現場總線的FR-A5ND選件等等。三菱FX系列PLC有對應的通訊接口模塊與之對接。

優點：速度快、距離遠、效率高、工作穩定、編程簡單、可連接變頻器數量多。缺點：造價較高。

6、采用擴展存儲器：

優點：造價低廉、易學易用、性能可靠 缺點：只能用于不多于8臺變頻器的系統。
