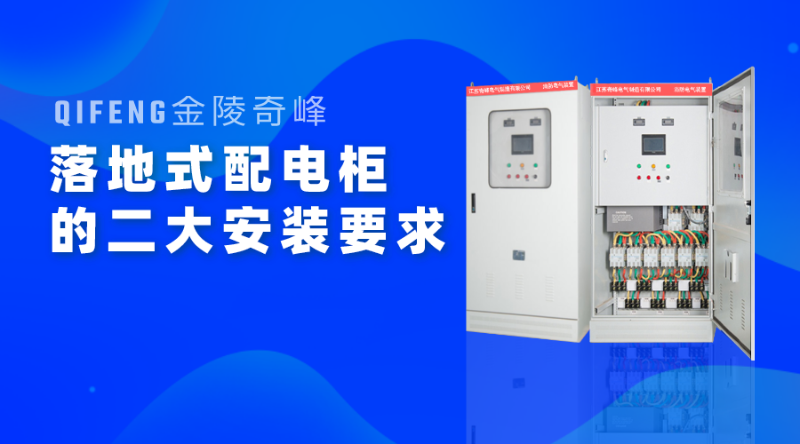

對于落地式配電箱的安裝我們要采取一定的措施，不能將其隨意的擺放。否則會引起事故的發生。所以在安裝配電柜時需要注意一些事項。江蘇奇峰電氣制造有限公司專注生產落地式配電柜廠家，今天奇峰小編帶你了解落地式配電柜的二大安裝要求。

一、落地式配電柜 安裝準備工作

1)配電柜的安裝應在土建工作結束后進行，房屋的油漆和油漆應在裝箱前完成，土建和裝箱不應同時進行。

2)配電柜應采取防振、防潮、防止框架變形、油漆損壞等發貨措施，必要時拆除設備設備和易損部件進行單獨包裝和運輸。當產品有特殊要求時，應符合產品技術文件的規定。

3)配電柜應存放在室內或能避雨、雪、風、沙的干燥場所。有特殊存放要求的設備和電氣元件應按規定存放。

4)使用的設備和設備需要符合現行技術標準，并有合格證書。設備應有銘牌。

5）配電盤到達后，應及時開箱檢查。檢查項目是否符合訂單細節，包括規格、型號是否符合訂單上設備是否齊全，是否損壞或潮濕。發現問題應及時處理，安裝前應妥善處理。

6）配電屏出廠時應附有以下詳圖和資料：本屏幕一次系統概述圖、儀表接線圖、控制電路二次接線圖和終端圖。本柜安裝的電氣元件表應注明制造商、型號和規格，并有相應的生產許可證和產品合格證。

二、落地式配電柜安裝工藝要求

1.固定配電柜

1)機械閉鎖和電氣閉鎖應準確可靠。

2)動觸頭與靜觸頭的中心線應一致， 接觸緊密。

3)二次回路輔助開關的切換觸頭應動作準確，接觸可靠。

4)柜內照明齊全。

2.抽屜式配電柜的安裝要求

1)抽屜推拉應靈活輕便，無堵塞、碰撞現象，抽屜應交換。

2) 抽屜機械聯鎖或電氣聯鎖裝置應正確可靠，斷路器分開后，隔離觸頭可分開。

3)抽屜與柜體之間的二次回路連接插件應接觸良好。

4) 抽屜與柜體接觸，柜體與框架接地良好。

3.手車柜的安裝要求

1)檢查五防裝置齊全，防止電氣誤操作，動作靈活可靠。

2) 手車推拉應靈活輕便，無堵塞、碰撞現象，同型號的手車應交換。

3) 手車推人工作位置后，動觸頭頂部與靜觸頭底部的間隙應符合產品要求。

4)手車與柜體之間的二次回路連接插件應接觸良好。

5)發貨隔離板應靈活打開，隨手車進出。

6)柜內控制電纜的位置不得妨礙手車進出，而應牢固。

7)手車與柜體之間的接地觸頭應緊密接觸。當手車進入柜內時，接地觸頭應先接觸主觸頭，拉出時接地觸頭斷開。

5. 螺栓固定法

螺栓固定法安裝一般適用于可移動的低壓配電柜。采用M10或M固定12個螺栓。配電盤底座上有安裝孔，安裝時，應先在底盤預理好角鋼或槽鋼底座，然后按照安裝孔鉆用螺栓固定。配電盤底座一般采用垂直槽鋼， 由角鋼或平放槽鋼制成。立式槽鋼和角鋼用螺栓固定時，可在底座上打孔(即大于螺栓直徑的孔)，平放時應攻擊螺紋。若用M固定10螺栓時，過眼直徑為φ11 ~ φ12mm,攻螺紋孔直徑為φ8. 4mm;用MI2螺栓固定時，過眼直徑為14mm， 攻螺紋孔直徑為φ10. 1mm。

6.焊接固定法

焊接固定法，用于安裝的低壓配電盤，即將盤直接焊接在預埋精鋼或角鋼底座上。

安裝低壓配電柜時，無論是螺栓固定法還是焊接固定法，都應校正柜面的水平和垂直度。組裝多個柜子時，可以先安裝中間的柜子，然后分別組裝到兩側，也可以從一側的一個配電柜開始逐塊組裝。每組裝一個柜子，就可以初步固定，經過反復調整，達到要求后再固定牢固。盤與盤之間也可以用螺栓固定，使一列配電柜成為一個整體。 同樣，柜面也要達到橫平豎直。

在安裝過程中，配電屏幕及其與建筑之間的距離應符合設計，整潔美觀。如有振動影響，應采取防振措施，接地良好，廠家要求，應牢固，電路名稱和部件標簽齊全，內外清潔無雜物。很好。兩側和頂部的隔板都很完整，

安裝或維護低壓配電屏后，投入運行前應進行以下檢查試驗。

1)檢查柜體和基礎是否牢固，安裝是否直。柜面漆應完好無垢。柜內安裝的電氣元件應完好無損， 安裝位置正確，固定牢固。

2) 各開關操作靈活，無卡澀，各觸點接觸良好。

3)用塞尺檢查母線接觸是否良好。

4)所有二次回路接線應準確，連接可靠，標志齊全清晰，絕緣符合要求。

5)二次回路接線應整齊牢固，線端編號符號設計要求。

6)檢查接地應良好。

7)抽屜式配電屏應檢查抽屜是否靈活輕便，動靜觸頭接觸良好，接觸壓力充足。

8)手車或抽屜式配電柜推出時應靈活，機械鎖緊可靠；照明設備齊全。

9)柜內一次性設備的安裝質量驗收要求應符合現行標準規范。

10) 熱帶地區標準《熱帶電工產品通用技術要求》的要求，對熱帶地區使用的盤柜應具有防潮、防霉、耐熱性。

11）機柜和電纜管道安裝完畢后，應進行堵塞。在可能結冰的地區，還應采取措施防止管道水結冰。操作和聯動試驗正確，符合設計要求。

12) 測試各表是否準確，繼電器動作是否正常。

13)用1000絕緣電阻表測量絕緣電阻不小于0.5M2.按標準進行交流耐壓試驗。一回路試驗電壓為工頻1kV,也可用2500V更換絕緣電阻表試驗。

14)驗收時應提交以下資料和文件：

①工程竣工圖。

②變更設計的證明文件。

③制造商提供的技術文件，如產品說明書、調試大綱、試驗方法、試驗記錄、合格證書和安裝詳圖。

④根據合同提供的備件清單。

⑤安裝技術記錄。

⑥調整試驗記錄。
