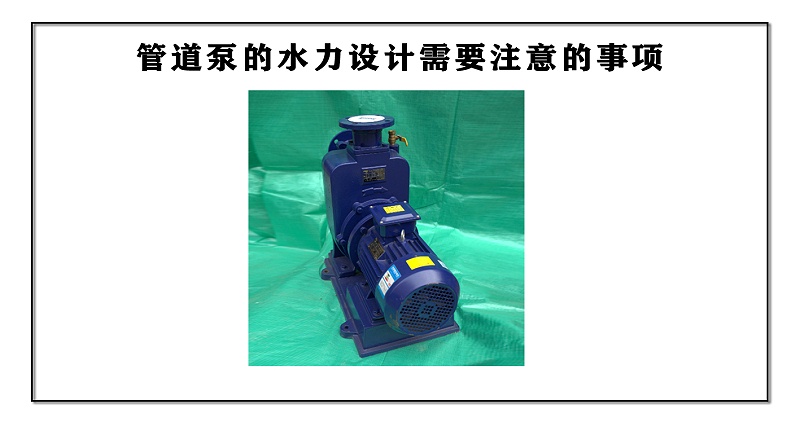

提到泵，相信大家都不陌生，但泵也分為很多種，如離心泵、往復泵、齒輪泵等，每種泵都有各自的結構特點。對于管道泵不知您了解多少呢？今天我們來了解管道泵的水力設計需要注意的事項。

管道泵葉片及葉輪的設計方案：

1. 有效挑選葉片數、葉片出口角、葉片總寬、葉片出口擠兌指數等主要參數，清理水泵揚程曲線圖駱駝峰。
2. 泵葉輪出口與渦殼隔舌的間距，有材料覺得該數值葉輪直徑的十分之一時，脈動飲料工作壓力較少；把葉片的出口邊沿作出傾斜角（例如制成20°上下），來減少沖擊性；確保葉輪與渦殼中間的空隙，提升泵的工作效能。
3. 對泵的出流水道等有關流道開展可靠性設計，降低水力發電損害造成的振動。

減少氣蝕振動:

1. 明確離心水泵的安裝高寬比時，使設備的合理汽蝕余量超過泵的較少設備汽蝕余量。
2. 適度增加進水口直徑，減少進水口長短，降低管道配件，載流一部分橫斷面彈性系數務求較少，提升壁厚的表面粗糙度。
3. 降低彎管數量和增加管路拐彎視角；減少離心水泵的工作中轉速比。
4. 選用抗空蝕氣蝕的原材料，例如不銹鋼板，或在非常容易產生氣蝕的位置涂環氧樹脂膠。

基本的設計方案：

1. 基本的凈重應是泵和電動機等機械設備凈重綜合的三倍之上。
2. 盛蓄水池的基本應具備非常的抗壓強度。
3. 電動機支撐架與基本是制成一體或制成面觸碰；在泵和支撐架中間設定減振墊或彈簧減振器。
4. 在管道中間選用減震原材料聯接，降低管道布局，能夠清理延展性觸碰和水力發電損害產生的振動。

泵的運作常見問題:

1. 兩泵串聯應確保泵特性同樣。希望是保證泵特性曲線圖應是緩降器型。應用時留意清理造成泵超重要素。
2. 以恰當?shù)姆绞竭\行泵。
3. 按時對泵的構件開展維修保養。
4. 為了更好地避免泵的震幅過大，能夠應用精確測量剖析振動情況來明確泵在工作中主要參數。

軸和軸系：

1. 安裝前查驗離心水泵軸、電動機軸、轉動軸是否有彎折形變、品質軸力的狀況，若有，則務必糾正或是進一步生產加工。
2. 查驗與導滾動軸承觸碰的轉動軸，是不是因彎折而磨擦活塞銷或軸套而使自身受激力。假如檢測說明，軸事實上早已彎折了，則糾正泵軸。
3. 查驗軸的端空隙值，若該值太高大，則說明滾動軸承已損壞，需拆換滾動軸承。

葉輪：

查驗動、靜平衡是不是達標。

聯軸器：

1. 地腳螺栓間隔是不是優良。
2. 延展性銷和延展性拋圈結合不可以過緊。
3. 聯軸器內螺紋與軸的相互配合是不是太松，若太松，可選用例如噴漆的方式來減少聯軸器內徑直到其做到間隙配合所規定的規格，然后將聯軸器固定不動在軸上。

滾動軸承：

1. 空隙值是不是符合規定;各部潤化是不是優良；提升泵的活塞銷維修技術水平，嚴苛遵照先刮瓦、后碾磨、再刮瓦的循環系統程序流程，確保活塞銷與電動機軸的觸碰總面積做到要求的規范。
2. 泵電動機軸與滾動軸承空隙值，根據拆換前后左右滾動軸承、碾磨、刮瓦、調節等方式做到達標。
3. 泵滾動軸承體與滾動軸承箱曲面頂空隙值達標。
4. 泵軸滾動軸承下瓦和泵軸電動機軸點接觸及觸碰視角：標準下瓦背與帶座軸承觸碰總面積應在60%之上，電動機軸處滾動表面上的點接觸相對密度維持在每立方厘米2-4個點，觸碰視角維持在60°-90°。
