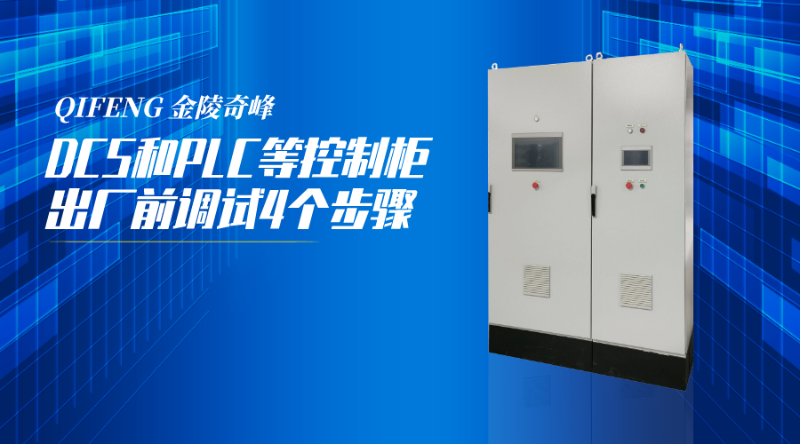

我們都知道，任何一套成套電氣控制柜產品在出廠前都需要按設計要求進行適當的調試和驗證。DCS和PLC控制柜也是如此。江蘇奇峰電氣制造有限公司專門生產DCS和PLC控制柜的廠家。今天奇峰小編就帶大家了解一下DCS和PLC控制柜出廠前調試的4個步驟。

一. DCS和PLC控制柜測試準備：

1. 在打開PLC控制柜或IO柜電源之前，需要拆下所有電源開關。

2. PLC或DCS卡與外部的連接需要完全切斷。所有前接頭都需要松開并提起。

3. 檢查電源端子線與連接裝置是否壓接牢固。電源線的錯誤連接會導致儀器或電器燒壞。

4. 檢查各種儀表、電器的硬件設置是否符合設計要求。檢查端子板的電源設置和電路設置是否符合設計要求。

二. 通電：

1. 從基本原理上講，要從主電源開始，將動力傳輸一個接一個地進行。送電前，應檢查開關輸入側電壓是否正常，開關輸出側阻抗是否正常。如果輸出側電阻小，分析確認原因。柜內儀表不允許同時給多臺儀表供電。一臺儀器正常通電后，放入下一臺儀器。

2. 連接主電源前，應先確認交流電壓等級是否符合要求。當有兩條進線交流電源線沒有自動切換時，應嚴格注意避免并聯。有自動切換時，應進行空載試驗，檢查雙電源自動切換裝置是否工作正常。

3. 交流電源正常后，接通直流電源，檢查直流電源的輸出電壓是否正常，是否送到各直流開關的進線側。

4. 檢查直流電源是否送至所有電氣設備的端子，包括PLC擴展模塊的電源端子。檢查結束后，可以暫時關閉未使用的儀器，等待下一次檢查。

三、信號注入：

1. 模擬信號測試:使用信號發生器向儀器注入信號時，需要指定注入點的性質和信號發生器的輸出類型。不允許在電流信號輸入端注入電壓信號。顯示信號類型。2線制、4線制，電壓、電阻、mv等。AI輸入端應向儀表信號輸入端注入相應的信號。選擇錯誤的信號會導致信號發生器或儀器燒壞。要特別注意兩線制和四線制信號的區別。在測試AO信號時，可以將電流信號注入卡的前端連接處，用電流表直接在端子上進行短路測量。

2. 開關信號測試：DC24V信號可直接注入DC24V DI或DO點進行測試。注入信號需要與小于0.5A的保險絲串聯連接，包括模擬干觸點信號。當DI輸入端短路時，還應使用帶保險的短路。使用帶電設備將信號注入儀器時，需要指定注入點的性質。DI卡：當輸入模擬電平信號時，可用短保險絲將直流信號直接注入電平輸入端。模擬干觸點時，用帶保險的短路線直接短路輸入端子。DO卡:電壓對應的信號可注入前連接器。注射前，確保注入點沒有供電，并使用帶有保險保護的連接線。需要松開前連接器以提升模塊。

四. 注意事項:

1. 儀器或PLC通電時，不允許向電流信號輸出端注入電流信號，造成表計燒壞。

2. 不允許使用電阻銼測量電阻或帶電設備或元件的通斷。違反此要求將導致電阻齒輪燒毀。3. 精密電阻箱為信號傳輸裝置，只能作為模擬電阻溫度信號源，其它試驗不允許作為變電阻。

4. 使用安培表，一般在回路中串聯。如果直接用電流表測量短路電流，限于以下場合：儀表的四線電流輸出端，如安全柵電流輸出端、PLC曹模塊輸出端、儀表調整信號電流輸出端。PLCAI模塊的信號輸入端用于接收四線制信號。當使用西門子PLC的AI模塊7KF02時，如果量程塊設置為D。配備兩線制變送器。，不允許在PLC端子處短路被測電流。

5. 當電流表接在回路上測量電流時，應確認電流范圍應選擇合適的檔位。

DCS和PLC控制柜完成上述測試后，恢復與DCS和PLC卡的連接，檢查各卡的電源，并運行程序進行聯合抽查測試。在控制柜的完整過程中，設計缺陷、設置錯誤、接線錯誤在所難免。根據以上步驟，可有效避免PLC或DCS在校驗過程中造成的卡燒壞事故。
