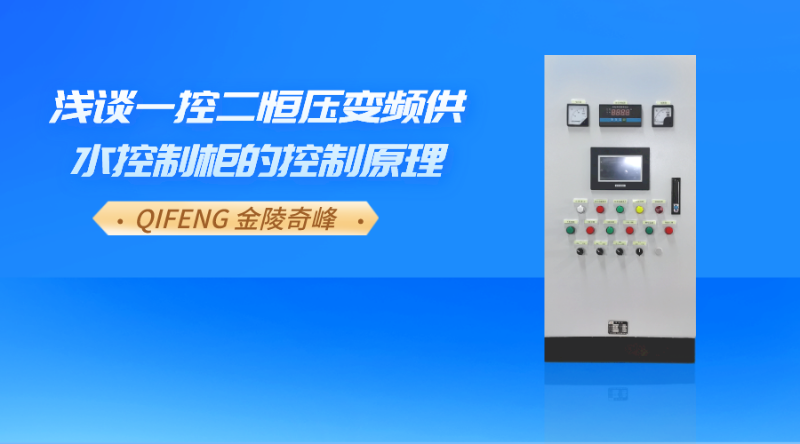

一控二恒壓變頻供水控制柜系統由變頻器、PLC和兩臺水泵組成。利用變頻器控制電路的PID等相關功能，配合PLC實現雙變頻驅動的自動恒壓供水。具有自動/手動切換功能。變頻調速失敗時，可將泵切換為手動控制。江蘇奇峰電氣制造有限公司專注生產一控二恒壓變頻供水控制柜廠家，今天奇峰小編帶你了解淺談一控二恒壓變頻供水控制柜的控制原理。

一控二恒壓變頻供水控制柜的控制原理:

當供水管網壓力較低時，變頻器啟動1#泵。全速運行一段時間后，當遠傳壓力表的壓力信號仍達不到設定值時，由PLC控制1#泵由變頻切換到工業運行，再由變頻啟動2#泵運行。

2#泵的轉速根據管網的壓力隨機調節，達到恒壓供水的目的。用水量減少，管網壓力升高時，當2#泵降到零轉速，管網壓力仍較高時，PLC控制停止1#工頻泵和2#泵恒壓供水。當管網壓力較低時，將2#泵由變頻切換為工頻運行，用變頻器啟動1#泵，調節1#泵的轉速，保持恒壓供水。這個循環是無止境的。

需要注意的是，變頻器需要設置PID操作的相關參數，以及與PLC控制相關的工作狀態接點輸出。在此示例中，需要對以下參數進行粗略調整。

1. 將變頻器啟動/停止控制設置為外部端子操作。

2. 將其設置為自由停機模式，以避免變頻/工頻切換時對變頻器輸出的影響。

3. 設定PID操作模式，從AUX端子輸入壓力設定值。反饋信號從VIN端子輸入。

4. 逆變器控制端輸出設置。當RA和RC設置為變頻故障時，觸點動作輸出。當R2A和R2C被設置為可變頻率時零轉速，觸點動作輸出。當DO1和DOG設置為變頻器的全速（頻率到達）時，觸點將動作并輸出。上圖所示為PLC控制接線圖。水泵和變頻器的故障信號不經PLC處理，而是匯總到繼電器KA2。其手動/自動切換控制繼電器KA1用于切換。變頻/工頻操作通過接觸器觸點聯鎖，提高操作防護性。可以看出，R2A和DO1是PLC的兩個關鍵輸入信號。在PLC控制動作輸出端，通過DO1（變頻器的零速信號）從變頻切換到工頻。通過R2A（逆變器的頻率到達信號）從電源頻率切換到頻率轉換。
